产品展示>> 功率半导体分立式器件 >> 普通晶闸管
典型应用
 说明
1、不间断电源
2、直接斩波
3、中频电源
4、各种类型的强迫换流器

1、IGT VGT IH 为25 °C下的测试值，IH20 ~800mA，其大小以用户需求为准。
2、参数表中其它参数均是在Tjm（115）下的测试值。
3、门极线，白色或者无色；阴极引线（需要时）：红色





型号
IT(AV)
VDRM/VRRM
ITSM
dv/dt di/dt
IDRM/IRRM
IGT
VGT
VTM/ITM
VTO
RT
RTH(J-HS)
安装力
外形


100MS
125 ℃

25 ℃

Tjm


A
× 100V
KA
V/μS A/μS
mA
mA

V/A
V
mΩ
℃/W
km
200
4-10
2.5
300
100
16
20-200
0.8-2.0
1.8/600
0.75
1.10
0.095
3-5
300
4-10
2.5
300
100
20
20-200
0.8-2.0
1.8/900
0.70
1.00
0.065
5-8
400
4-10
3.8
300
100
30
20-250
0.8-2.5
1.8/1200
0.70
0.85
0.055
5-10
500
4-10
5.0
300
100
40
20-250
0.8-2.5
1.8/1500
0.89
0.65
0.035
5.3-12
600
4-10
6.4
300
100
40
20-250
0.8-2.5
1.8/1800
0.89
0.65
0.035
10-20
800
4-10
10
300
100
50
20-250
0.8-2.5
1.8/2400
0.85
0.35
0.032
15-20
1000
4-10
13
300
150
60
25-300
0.8-3.0
1.8/3000
0.85
0.25
0.030
18-25
1200
4-10
15
300
150
70
25-300
0.8-3.0
1.8/3000
0.88
0.20
0.025
18-25
1600
4-10
20
300
200
80
25-300
0.8-3.0
1.8/4000
0.88
0.17
0.024
20-26
1800
4-10
22.5
300
200
100
25-300
0.8-3.0
1.8/4000
0.89
0.15
0.022
21-30
2000
4-10
25
300
200
120
25-300
0.8-3.0
1.8/5000
0.88
0.12
0.020
21-30
2500
4-10
31
300
250
120
25-300
0.8-3.0
1.8/5000
0.89
0.11
0.017
27-34
3000
4-10
38
300
250
160
25-300
0.8-3.0
1.8/6000
0.82
0.08
0.016
30-40
3500
4-10
44
300
250
200
25-300
0.8-3.0
1.8/6000
0.82
0.07
0.011
35-45
4000
4-10
55
300
250
250
25-300
0.8-3.0
1.8/6000
0.88
0.06
0.009
60-75
200
11-20
2.5
300
100
16
20-200
0.8-2.0
2.2/600
0.85
1.20
0.095
3-5
300
11-20
2.5
300
100
20
20-200
0.8-2.0
2.2/900
0.87
1.02
0.065
5-8
400
11-20
3.8
300
100
30
20-250
0.8-2.5
2.2/1200
0.92
0.75
0.055
5-10
500
11-20
5
300
100
40
20-250
0.8-2.5
2.2/1500
0.85
0.42
0.035
10-20
600
11-20
0.4
300
100
40
20-250
0.8-2.5
2.2/1800
0.90
0.35
0.035
10-20

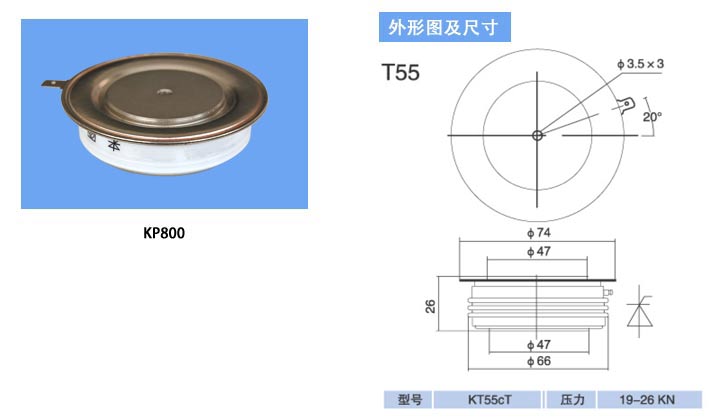

KP800
800
11-20
10
300
100
50
20-250
0.8-2.5
2.2/2400
0.91
0.35
0.032
15-20
A40/T45
1000
11-20
13
300
150
60
25-300
0.8-2.5
2.2/3000
0.93
0.29
0.030
18-25
1200
11-20
15
300
150
80
25-300
0.8-2.5
2.2/3000
0.91
0.23
0.024
18-25
1600
11-20
20
300
200
100
25-300
0.8-2.5
2.2/4000
1.10
0.18
0.020
20-26
1800
11-20
22.5
300
200
120
25-300
0.8-2.5
2.2/4000
0.98
0.15
0.022
21-30
2000
11-20
25
300
200
120
25-300
0.8-2.5
2.2/5000
0.87
0.14
0.017
21-30
2500
11-20
31
300
250
160
25-300
0.8-2.5
2.2/5000
0.80
0.14
0.016
27-34
3000
11-20

38
300
250
200
25-300
0.8-2.5
2.2/6000
0.84
0.11
0.011
30-40
3500
11-20
44
300
250
250
25-300
0.8-2.5
2.2/6000
0.91
0.09
0.009
35-45
4000
11-20
55
300

250
250
25-300
0.8-2.5
2.2/6000
0.91
0.08
0.007
60-75
500
21-32
6.8
500

100
50
25-300
0.8-3.0
2.2/1500
1.20
0.78
0.032
15-20
1000
21-32
13
500
150
80
30-300
0.8-3.0
2.6/3000
1.11
0.36
0.024
19-26
1200
21-32
15
500
150
100
30-300
0.8-3.0
2.6/3000
1.07
0.27
0.022
21-30
1600
21-32
20
500
200
120
30-300
0.8-3.0
2.6/4000
0.99
0.21
0.020
21-30
1800
21-32
22.5
500
200
120
30-300
0.8-3.0
2.6/4000
0.99
0.19
0.017
27-34
2000
21-32
25
500
250
160
30-300
0.8-3.0
2.6/5000
0.98
0.19
0.016
30-40
2500
21-32
31
500
250
200
30-300
0.8-3.0
2.6/5000
0.97
0.15
0.011
35-47
3000
21-32
28
500
250
200
30-300
0.8-3.0
2.6/6000
1.00
0.11
0.009
70-85
3500
21-32
44

500
250
250
30-300
0.8-3.0
2.6/6000
0.91
0.09
0.007
90-110
500
33-50
6.4
300
100
50

25-250
0.8-2.5
3.0/1500
1.18
1.49
0.035
10-20
800
33-50
11.5
500
100
100
30-300
0.8-3.0
3.0/2400
1.24
0.77
0.024
19-26
1000
33-50
13
500
200
120
30-300
0.8-3.0
3.0/3000
1.30
0.58
0.017
27-34
1200
33-50
16
500
200
120
30-300
0.8-3.0
3.0/3000
1.17
0.42
0.015
27-34
1600
33-50
20
500
250
200
30-300
0.8-3.0
3.0/4000
1.15
0.35
0.011
35-47
2000
33-50
25
500
250
200
30-300
0.8-3.0
3.0/5000
1.30
0.32
0.009
70-85
2500
33-50
40
500
250
250
30-300
0.8-3.0
3.0/5000
1.10
0.18
0.008
80-95
3000
33-50
45
500
250
250
30-300
0.8-3.0
3.0/6000
1.10
0.16
0.075
90-110
