产品展示>> 功率半导体分立式器件 >> 高频晶闸管
典型应用
 说明
1、逆变器
2、电焊机
3、斩波器
4、感应器
5、各种类型的强迫换流器

1、IGT VGT IH 为25 °C下的测试值，除非另作说明，参数表中其它参数皆为在Tjm下的测试值。
2、I2t=I2TSM × tw/2;tw =正弦半波电流底宽。在50Hz下，I2t=0.00512TSM(A2s)
3、当使用在电流为60Hz情况下：ITSM(8.3ms)=ITSM(10ms)×1.066,Tj=Tjm;I2t(8.3ms)=I2t(10ms)×0.943,Tj=Tjm
4、Vto:门槛电压 RT:斜率电阻
5、门极线，白色或者无色；阴极引线（需要时）：红色



型号
VDRM/VRRM
 IT(AV) ITf/fm tq
ITSM
dv/dt di/dt
IDRM/IRRM
IGT
VGT
VTM/ITM
VTO
RT
RTH(J-HS)
安装力

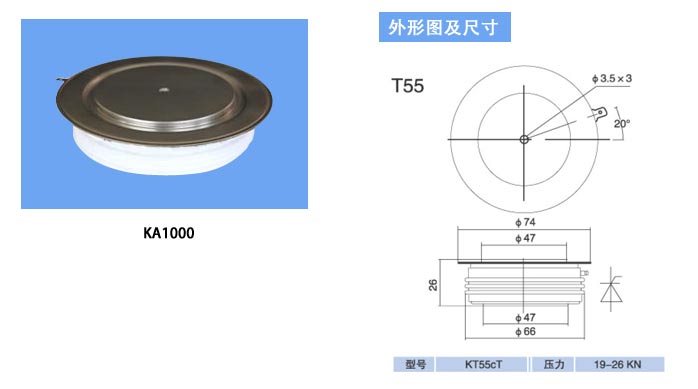

外形

 Ths55℃ 100℃
10MS


25 ℃

Tjm


× 100V
 A A/KHz μS
KA
V/μS  A/μS
mA
mA
 V
V/A
V
mΩ
℃/W
KN
6-9
600
500/12
5-7
6
200
200
40
30-200
0.8-2.5
3.2/1200
1.40
0.48
0.035
10-20
6-10
600
500/10
5-7
6
200
200
40
30-200
0.8-2.5
3.2/1200
1.40
0.48
0.035
10-20
6-9
800
700/10
5-7
9.6
200
600
60
30-200
0.8-2.5
3.4/2400
1.44
0.33
0.030
18-25
8-12
200
200/10
6-9
2.4
200
200
30
30-200
0.8-2.5
3.2/600
1.45
1.12
0.055
5.3-10
8-12
600
400/10
6-9
4.8
200
200
40
30-200
0.8-2.5
3.2/1200
1.48
0.67
0.035
10-20
8-12
800
500/10
6-10
9.6
200
250
60
30-200
0.8-2.5
3.2/2400
1.41
0.45
0.030
18-25
8-12
1000
600/10
6-10
12
200
250
80
30-200
0.8-2.5
3.2/3000
1.32
0.32
0.024
19-26
8-12
1200
800/8
8-15
14
200
250
100
30-200
0.8-2.5
3.2/3000
1.27
0.23
0.022
21-30
8-14
200
200/6
8-12
2.4
200
200
30
30-200
0.8-2.5
3.2/600
1.67
1.32
0.055
5.3-10
8-14
500
500/6
8-12
3.6
200
200
40
30-200
0.8-2.5
3.2/900
1.50
0.88
0.035
10-20
8-14
600
600/6
10-14
7.2
200
250
60
30-200
0.8-2.5
3.2/1800
1.61
0.45
0.030
18-25
8-14
800
800/6
10-14
9.6
200
250
80
30-200
0.8-2.5
3.2/2400
1.65
0.36
0.024
19-26
8-14
1000
1000/6
10-15
12
200
250
100
30-200
0.8-2.5
3.2/3000
1.63
0.25
0.022
21-30
12-16
500
500/4
12-18
6.3
200
200
50
30-200
0.8-2.5
3.2/1500
1.70
0.48
0.032
15-20
12-16
600
600/4
12-18
10
200
200
50
30-200
0.8-2.5
3.2/1800
1.70
0.48
0.032
15-20
